CARA MEMBUAT LAB MIKROTIK DI EVE-NG

 Panduan Membuat Lab MikroTik di EVE-NG

EVE-NG (Emulated Virtual Environment - Next Generation) adalah platform simulasi jaringan yang memungkinkan Anda untuk membuat lingkungan jaringan virtual yang berisi berbagai perangkat dan perangkat keras jaringan. Dengan EVE-NG, Anda dapat membuat lab MikroTik virtual untuk menguji, belajar, dan mengembangkan keterampilan administrasi jaringan. Berikut adalah langkah-langkah untuk membuat lab MikroTik di EVE-NG:

Langkah 1: Persiapan Awal

1. Unduh dan Instal EVE-NG: Unduh versi terbaru EVE-NG dari situs resmi (https://www.eve-ng.net/) dan ikuti panduan instalasinya sesuai dengan sistem operasi Anda.

2. Dapatkan Image MikroTik: Anda perlu memperoleh file image MikroTik RouterOS dalam format .qcow2. Anda bisa mendapatkan image ini melalui situs resmi MikroTik atau sumber lain yang sah.

3. Download FileZilla, nah software yang satu ini akan kita gunakan untuk memindahkan file mikrotik kita ke eve-ng.

4. Download Putty (optional), kalo putty ini berfungsi buat kita melakukan ssh ke eve-ng kita.

Langkah 2: Mengimpor Image MikroTik ke EVE-NG

1. Buka antarmuka web EVE-NG melalui browser dengan mengakses alamat IP server EVE-NG.

CONTOH(192.168.11.128)

2. Masuk ke akun EVE-NG Anda.

3. Pilih menu "Images" di atas, kemudian pilih "Browse" dan unggah file image MikroTik RouterOS yang telah Anda peroleh.

memindahkan file mikrotik chr ke eve-ng

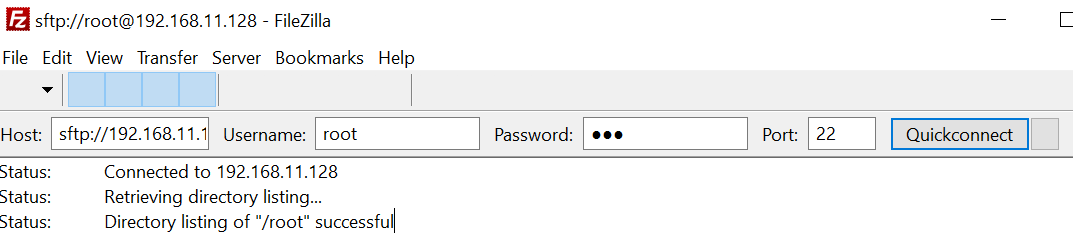

1. Buka aplikasi FileZilla, lalu isi parameter berikut.

- Host : IP Address eve-ng kalian.
- Username : user eve-ng (root).
- Password : password eve-ng kalian.
- Port : 22.
Kalo udah diisi semua klik "Quickconnect".



2. Pada tab sebelah kanan (Remote site) buka directory /opt/unetlab/addons/qemu lalu buat directory baru bernama mikrotik-chr.

1. Buka aplikasi putty dan pada kolom Host Name masukan IP Address eve-ng, sementara untuk kolom port biarkan default yaitu 22 untuk menggunakan service ssh setelah itu klik open.

2. Setelah itu akan muncul halaman login dan kita tinggal login seperti biasa dengan user root dan password yang sudah kita buat di tutorial sebelumnya

3. jika sudah login kalian bisa masukan perintah berikut.

Langkah 3: Membuat Topologi Lab MikroTik

1. Pilih menu "Topology" di atas, kemudian klik "Add New Lab" untuk membuat lab baru.

2. Beri nama lab Anda, kemudian klik "OK".

3. Di area kerja topologi, pilih perangkat "Node" dari toolbar di sebelah kiri.

4. Tarik dan letakkan perangkat "Node" di area kerja. Pilih perangkat "qemu" sebagai jenis node.

5. Dalam menu dropdown "Template", pilih template MikroTik yang telah Anda unggah.

6. Konfigurasi opsi seperti RAM, CPU, dan antarmuka jaringan sesuai kebutuhan.

7. Klik "OK" untuk menambahkan perangkat MikroTik ke lab.

Langkah 4: Menghubungkan Perangkat

Selanjutnya hubungkan network dengan mikrotik dengan cara menarik salah satu node kearah node yang lain.

 Klik kanan pada node mikrotik lalu pilih start, tunggu beberapa saat dan mikrotik akan secara otomatis terdetect oleh winbox di windows host kita

dan mikrotik bisa digunakan

Kesimpulan

Membuat lab MikroTik di EVE-NG adalah cara efektif untuk belajar dan berlatih administrasi jaringan tanpa perlu perangkat fisik. Dengan langkah-langkah di atas, Anda dapat membuat lingkungan jaringan virtual yang realistis dan melakukan berbagai eksperimen dengan perangkat MikroTik. Ingatlah untuk selalu memperoleh image MikroTik dengan cara yang sah dan menghormati peraturan lisensi yang berlaku.
